Univerzální termočlánek pro plynové spotřebiče 400 mm

Detailní popis produktu

Univerzální termočlánek pro opravy plynových spotřebičů

Termočlánek MTERMOCOPIAFO je náhradní díl pro plynové spotřebiče vybavené termoelektrickou pojistkou plamene. Univerzální délka 400 mm umožňuje použití v řadě běžných vařičů, grilů, topidel a dalších zařízení s odpovídajícím uchycením a připojením.

Rozhodující není pouze délka, ale také konstrukce hrotu, upevnění v konzole hořáku a provedení koncovky pro připojení k magnetickému ventilu. Před objednáním proto doporučujeme porovnat nový termočlánek s původním dílem.

Jak termočlánek funguje?

Hrot termočlánku je umístěn v plameni hořáku. Zahříváním spoje dvou rozdílných kovových materiálů vzniká velmi malé elektrické napětí, které je vedeno k magnetickému ventilu termopojistky.

Dokud plamen hoří a hrot termočlánku je dostatečně zahřátý, magnetický ventil zůstává otevřený a umožňuje průchod plynu k hořáku. Pokud plamen zhasne, termočlánek postupně vychladne, napětí poklesne a ventil přívod plynu uzavře.

Měděným vedením neprochází plyn

Měděná část může na první pohled připomínat tenkou plynovou trubičku, plyn jí však neprochází. Slouží jako ochranné a elektrické vedení mezi snímacím hrotem a magnetickým ventilem.

Termočlánek nepotřebuje napájení ze zásuvky ani baterii. Potřebné elektrické napětí vzniká přímo působením tepla na jeho hrot.

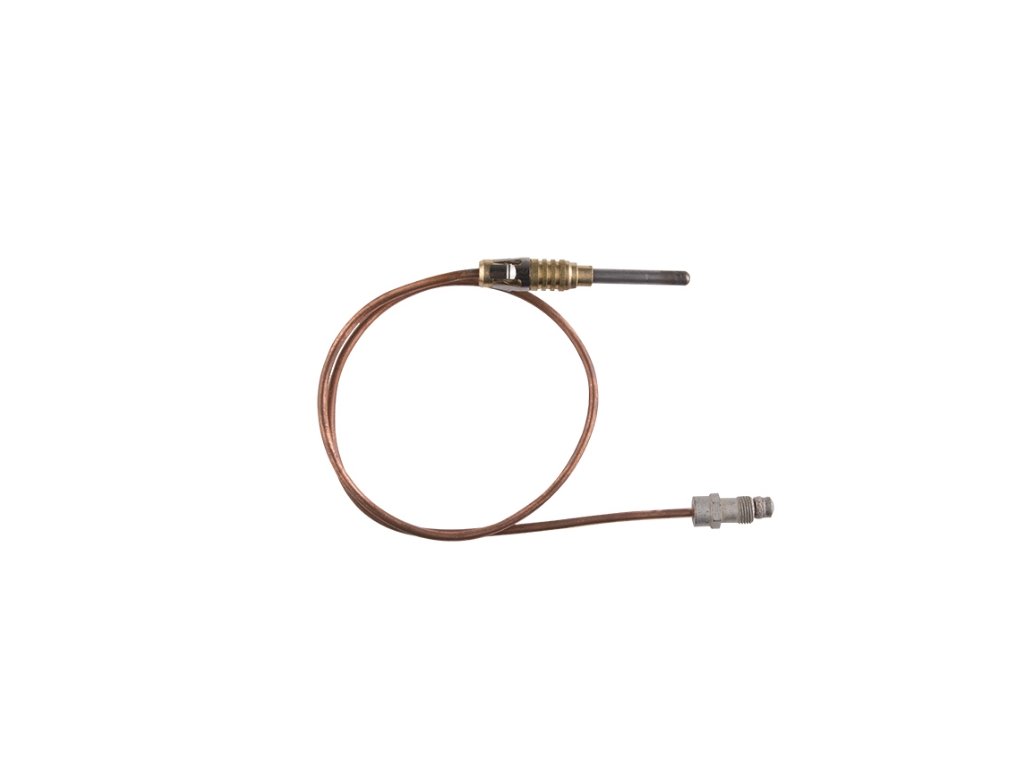

Z jakých částí se termočlánek skládá?

• Termoelektrický hrot: část umístěná v plameni hořáku.
• Mosazné upevňovací pouzdro: vybavené dvěma maticemi pro instalaci do konzoly hořáku.
• Ohebné měděné vedení: propojuje hrot s magnetickým ventilem.
• Koncová matice a kontakt: slouží k připojení k magnetickému ventilu termopojistky.

Vedení lze přizpůsobit konstrukci spotřebiče

Měděné vedení lze s opatrností vytvarovat podle trasy ve spotřebiči. To usnadňuje použití univerzální délky 400 mm v různých konstrukcích vařičů, grilů nebo topidel.

Vyhněte se ostrým ohybům, zalomení, zploštění a opakovanému přehýbání ve stejném místě. Příliš prudká nebo opakovaná deformace může vnitřní konstrukci poškodit a způsobit ztrátu funkce.

Termočlánek nemá neomezenou životnost

Termočlánek je provozně namáhaný náhradní díl. Jeho životnost ovlivňuje četnost používání, intenzita plamene, správná poloha hrotu, čistota hořáku, mastnota, vlhkost, koroze i mechanické namáhání vedení.

Pokud spotřebič po uvolnění ovládacího knoflíku nezůstane zapálený, nemusí být závada automaticky pouze v termočlánku. Příčinou může být také znečištěný hořák, nesprávná poloha hrotu v plameni, uvolněný elektrický kontakt nebo vadný magnetický ventil.

Správná poloha hrotu v plameni

Hrot termočlánku musí být umístěn v místě, kde jej plamen spolehlivě zahřívá. Pokud je příliš daleko, plamen je slabý nebo hořák znečištěný, termočlánek nemusí vytvořit dostatečné napětí pro udržení magnetického ventilu v otevřené poloze.

Při montáži proto zachovejte polohu původního hrotu a zkontrolujte, zda jej plamen správně obtéká.

Připojení k magnetickému ventilu

Koncové připojení musí být čisté, suché a správně dotažené. Nepoužívejte na ně těsnicí pásku ani běžný závitový tmel, protože nejde o plynový spoj, ale o elektrický kontakt.

Matici nejprve zašroubujte rukou a následně ji lehce dotáhněte vhodným klíčem. Nadměrné dotažení může poškodit kontakt termočlánku nebo magnetickou vložku ventilu.

Kompatibilní magnetický ventil termopojistky lze v případě potřeby objednat samostatně. Před nákupem vždy porovnejte jeho rozměry a provedení s původním dílem.

Technické údaje

• Typ: univerzální termočlánek pro plynové spotřebiče
• Celková délka: 400 mm
• Použití: plynové vařiče, grily, topidla a další kompatibilní spotřebiče
• Palivo spotřebiče: propan-butan nebo zemní plyn
• Vedení: ohebné měděné provedení
• Uchycení hrotu: mosazné pouzdro se dvěma maticemi
• Připojení: koncová matice s kontaktem pro magnetický ventil
• Původ: evropská distribuce
• Kód produktu: MTERMOCOPIAFO

Montáž a kontrola funkce

Termočlánek je součástí bezpečnostního systému plynového spotřebiče. Po výměně je nutné ověřit správnou polohu hrotu, funkci magnetického ventilu, stabilitu plamene i bezpečné uzavření přívodu plynu po jeho zhasnutí.

Montáž a následnou kontrolu plynového spotřebiče doporučujeme svěřit odborně způsobilé osobě.
